Часть 1
За верное выполнение каждого из заданий 1–18 выставляется 1 балл.
No задания
|
Ответ
|
No задания
|
Ответ
|
No задания
|
Ответ |
1 | 3 | 7 | 1 | 13 | 3 |
2 | 3 | 8 | 2 | 14 | 4 |
3 | 3 | 9 | 4 | 15 | 4 |
4 | 2 | 10 | 2 | 16 | 1 |
5 | 1 | 11 | 2 | 17 | 2 |
6 | 1 | 12 | 4 | 18 | 1 |
No задания
|
Ответ
|
19 | 413 |
20 | 214 |
21 | 380 |
22 | 0,08 |
1) нарисуйте электрическую схему эксперимента;Характеристика оборудования
2) запишите формулу для расчета электрического сопротивления;
3) укажите результаты измерения напряжения при силе тока 0,5 А;
4) запишите численное значение электрического сопротивления.
- источник тока (3,5 В);
- резистор (6 Ом) обозначенный R1;
- реостат;
- амперметр (погрешность измерения 0,1 А);
- вольтметр (погрешность измерения 0,2 В);
- ключ и соединительные провода.
Внимание! При замене какого-либо элемента оборудования на аналогичное с другими характеристиками необходимо внести соответствующие изменения в образец выполнения задания.
Образец возможного выполнения
1) Схема экспериментальной установки:
2) I = U/R; R = U/I;
3) I = 0,5 А; U = 3,0 В;
4) R = 6 Ом.
Указание экспертам
Оценка границ интервала, внутри которого может оказаться верный результат, рассчитывается методом границ. С учетом погрешности измерения: I = 0,5±0,1А; U = 3,0±0,2В. Так как R = U/I, то нижняя граница сопротивления НГ(R) = 2,8 В / 0,6 А = 4,6 Ом. Верхняя граница ВГ(R) = 3,2 В / 0,4 А = 8 Ом.
24. Две спирали электроплитки сопротивлением по 10 Ом каждая соединены последовательно и включены в сеть с напряжением 220 В. Через какое время на этой плитке закипит вода массой 1 кг, если ее начальная температура составляла 20 °С, а КПД процесса 80%? (Полезной считается энергия, необходимая для нагревания воды.)
Образец возможного решения:

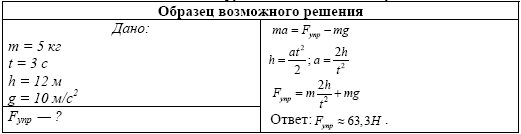

25. Тело массой 5 кг с помощью каната начинают равноускоренно поднимать вертикально вверх. Чему равна сила, действующая на тело со стороны каната, если известно, что за 3 с груз был поднят на высоту 12 м?
Образец возможного решения:
26. Каким пятном (темным или светлым) кажется водителю ночью в свете фар его автомобиля лужа на неосвещенной дороге? Ответ поясните.
Образец возможного решения
